Circuit électroonique à dechiffrer

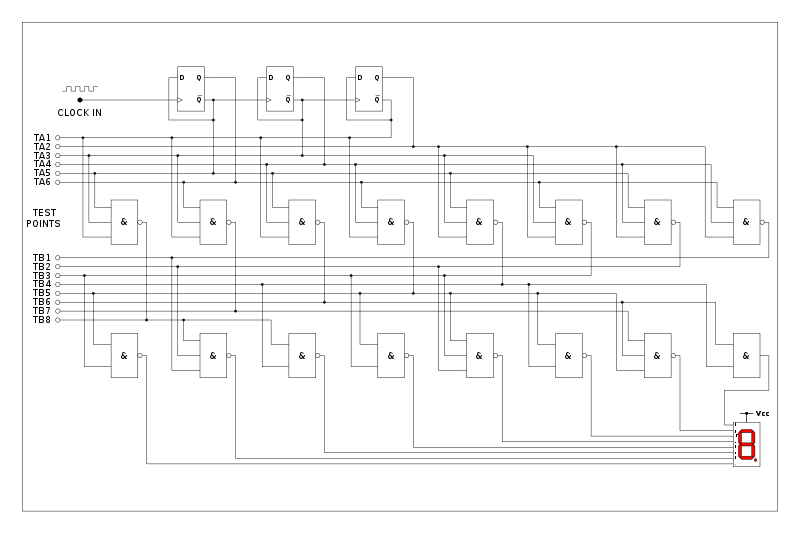

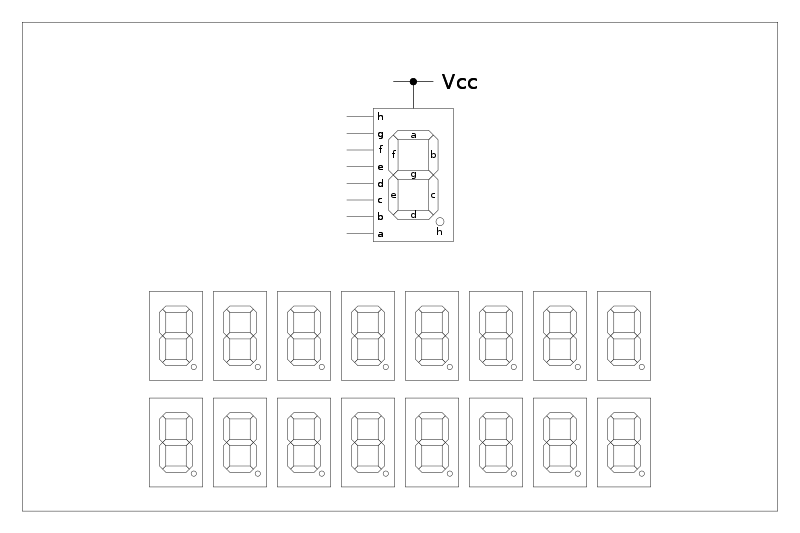

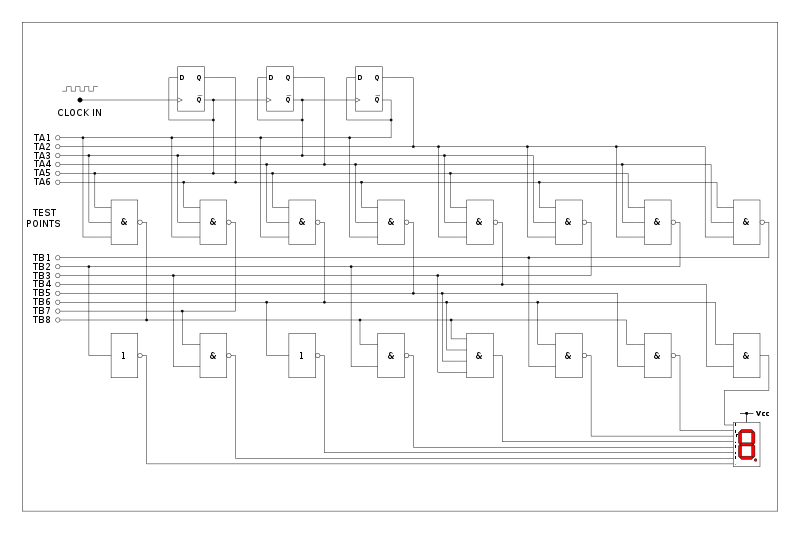

bonjour, je dois réussir a lire ces deux circuit électronique pour trouver les chiffre à 7 segments qui vont s'inscrire. Je n'y connais rein en électronique alors si quelqu'un peut m'aider. Voici ci dessous les deux fichiers electronique et le fichier où je dois inscrire les résultats.
http://www.prise2tete.fr/upload/franck0703-east.png
http://www.prise2tete.fr/upload/franck0703-north.png
http://www.prise2tete.fr/upload/franck0 … ksheet.png

par avance merci
Franck



Annonces sponsorisées :
  • |
  • Répondre

#0 Pub

 #2 - 23-09-2014 14:45:17

golgot59
Elite de Prise2Tete
Enigmes résolues : 48
Messages : 1398
Lieu: Coutiches

circuut électronique à dechiffrer

Les portes sont toutes soit des & ("et") lorsqu'il n'y a pas de rond à la sortie, dont la sortie est allumée si toutes les entrées sont allumées;

Soit des Non& ("non-et") si il y a un rond à la sortie, dont la sortie s'inverse par rapport à la porte et.

En gros :
Porte et (sans rond) : Sortie allumée uniquement si toutes les entrées sont allumées, sortie éteinte sinon.
Porte non-et (avec rond) : Sortie éteinte uniquement si toutes les entrées sont allumées, sortie allumée sinon.

Pour revenir à l'exercice, pour que le segment "a" soit allumé (fil du bas), il faut que TB5 ou TB3 soit éteint (porte non-et)!
Pour le "b", c'est au moins 1 d'éteint parmi TB1 TB2 TB8 (porte non-et).
...
Pour le "h", c'est TB4 et TB6 qui doivent être allumés (porte et).

 #3 - 23-09-2014 15:22:08

franck0703
Amateur de Prise2Tete
Enigmes résolues : 0
Messages : 7

circuit électronique à dechifdrer

merci golgot59,
le soucis c'est que je ne comprend rien à électronique.
Merci quand même d'avoir essayer de m'aider.

 #4 - 23-09-2014 15:55:26

godisdead
Expert de Prise2Tete
Enigmes résolues : 22
Messages : 641

Circuit électronique àdechiffrer

Fait deux grands tableaux de 64 lignes avec
TA 1 / 2 / 3 / 4 / 5 / 6 ; TB 1 à 8 ; les lettres a à h ; le résultat visuel

Bon courage, c'est fastidieux, mais très simple !

Si après, tu dois écrire la formule combinatoire de chaque segment, là aussi, ce n'est pas très difficile, pars d'un segment et remonte
ex : h = (TB4 et TB6 )
h = /(TA2 et TA3 et TA5) ET /(TA1 et TA4 et TA5)
le / étant l'inverse
Mes cours sont loin donc j'ai utilisé ma notation.

 #5 - 23-09-2014 17:13:26

franck0703
Amateur de Prise2Tete
Enigmes résolues : 0
Messages : 7

Circuit électronique à dehiffrer

Bonjour godisdead,
j'ai l'impression que vous me parler dans une langue venu de l'espace. Merci quand même d'avoir essayer de m'aider c'est super sympa.

 #6 - 23-09-2014 19:08:08

golgot59
Elite de Prise2Tete
Enigmes résolues : 48
Messages : 1398
Lieu: Coutiches

Circuit électornique à dechiffrer

Revenons à la base.

Sur le 3ème dessin, tu vois le 8 écris avec 7 segments repérés de "a" à "g", et un point repéré "h".

Ce 8 est alimenté par le haut (Vcc) en électricité.

Pour écrire un 4, il faut allumer f, g, b et c.

En électronique, il faut amener un signal électrique sur ces segments par les fils  qui arrivent à gauche. En gros ce sont ces fils qui commandent l'allumage des segments.

Pour afficher un 8, il faut donc allumer les 7 segments, plus le point h si tu veux l'allumer lui aussi.

En conclusion, il faut que les 8 fils de gauche amènent de l'électricité.

Pour cette partie, c'est bon ?

 #7 - 25-09-2014 10:41:49

franck0703
Amateur de Prise2Tete
Enigmes résolues : 0
Messages : 7

circuiy électronique à dechiffrer

Merci golgot59 pour tes explications. C'est bon j'ai résolu le problème
