 #26 - 24-04-2012 19:18:45

Clydevil
Expert de Prise2Tete
Enigmes résolues : 29
Messages : 808
Lieu: Seahaven island

electronique zn démineur (u mad bro)

@scarta: Oui oui certaines portes peuvent parfaitement fixer la sortie sans fixer des parties intermédiaires.

#0 Pub

 #27 - 24-04-2012 19:55:18

golgot59
Elite de Prise2Tete
Enigmes résolues : 48
Messages : 1374
Lieu: Coutiches

Electronique en démineur (u md bro)

Salut !

J'ai bien galéré avec ce problème, vraiment !

Je propose pour ET: (# est une case à non découverte, et - une case vide)
A1#
-#1C
B1#

Et pour OU :
A2#
-#3C
B2#

 #28 - 24-04-2012 20:24:45

Clydevil
Expert de Prise2Tete
Enigmes résolues : 29
Messages : 808
Lieu: Seahaven island

Elctronique en démineur (u mad bro)

@golgot59: C'est bon, il te reste le plus fun: le croisement de fils :p

 #29 - 24-04-2012 21:09:05

scarta
Elite de Prise2Tete
Enigmes résolues : 49
Messages : 1432

zlectronique en démineur (u mad bro)

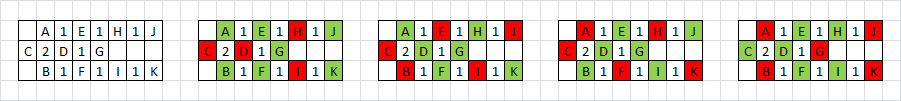

Et voilà la V2 du croisement.
http://www.prise2tete.fr/upload/scarta-logidem_crossv2.png

On remarque que dans le NAND/NOR A=F et B=E sauf dans le cas AB vrai : dans ce cas D, E et F sont faux; sinon un et un seul d'entre eux est vrai.
On ajoute donc un petit G qui vaudra AB et on traite ce cas grace à ça.

Ca permet aussi de trouver un AND plus compact, en enlevant les 3 dernières colonnes

 #30 - 24-04-2012 22:03:53

scarta
Elite de Prise2Tete
Enigmes résolues : 49
Messages : 1432

Electronique en démineur (u mad br)

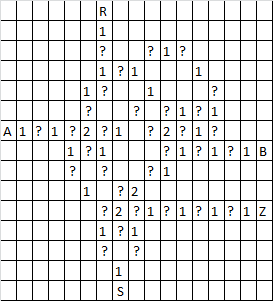

Et voilà un vrai petit additionneur
Les entrées sont A et B, ainsi que Z la retenue entrante, les sorties sont S (somme) et R (retenue sortante)
J'ai un peu tiré les entrées pour faire plus propre.
Je laisse les sceptiques vérifier que ça marche.
http://www.prise2tete.fr/upload/scarta-logidem_add.png

 #31 - 25-04-2012 09:52:50

golgot59
Elite de Prise2Tete
Enigmes résolues : 48
Messages : 1374
Lieu: Coutiches

Electronique en démineur (uu mad bro)

Je propose pour le croisement de fil : (# est une case à non découverte, et - une case vide)
Le B passe de haut en bas et le A de gauche à droite (ou inversement)
--B
-#2#
A2#2#1#
-#2#
--#
--1
--#

Je cherche depuis hier le XOR mais sans succès pour le moment...

 #32 - 26-04-2012 18:10:55

scarta
Elite de Prise2Tete
Enigmes résolues : 49
Messages : 1432

electroniqie en démineur (u mad bro)

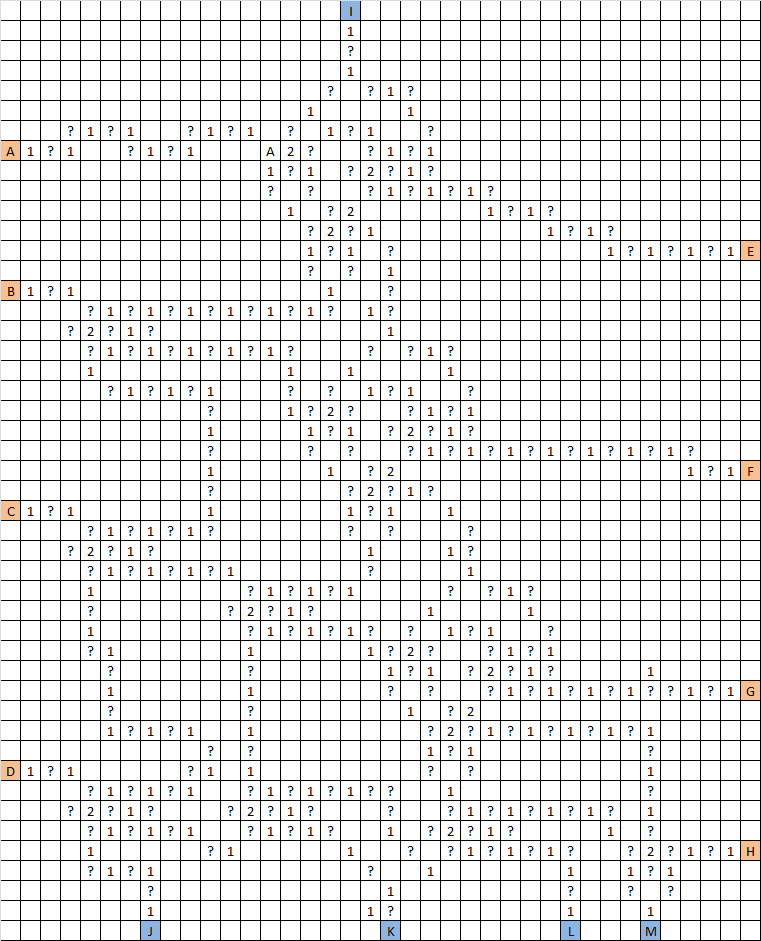

Voilà pour ton TShirt, Clydevil big_smile

ABCD (base2) + EFGH (base2) = JKLM (base2) et dépassement en I
Libre à celui qui veut de l'optimiser
http://www.prise2tete.fr/upload/scarta-logidem_4bits.png

 #33 - 27-04-2012 00:40:05

Plomou
Habitué de Prise2Tete
Enigmes résolues : 18
Messages : 20

Electronique en émineur (u mad bro)

Voilà pour les portes logiques de base:
http://www.prise2tete.fr/upload/Plomou-porte_log.jpg

 #34 - 27-04-2012 09:21:24

Clydevil
Expert de Prise2Tete
Enigmes résolues : 29
Messages : 808
Lieu: Seahaven island

elecrronique en démineur (u mad bro)

@Plomou: Les portes ci dessus n'acceptent pas l'entrée 0|1

 #35 - 27-04-2012 11:25:28

LeXav
Habitué de Prise2Tete
Enigmes résolues : 18
Messages : 16
Lieu: Somewhere in Nevada

electronique en démineur (u mad bri)

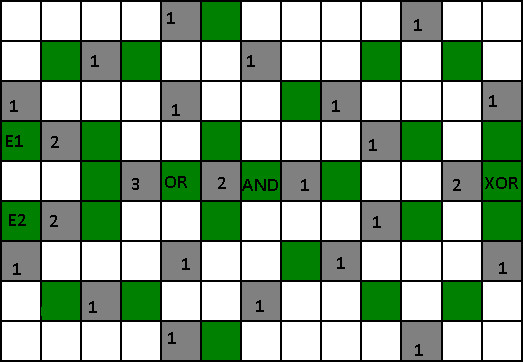

Allez, ma version finale de OU, ET, XOR

http://www.prise2tete.fr/upload/LeXav-GrilleV5.PNG


Xav, Le Xav

 #36 - 27-04-2012 16:06:57

Plomou
Habitué de Prise2Tete
Enigmes résolues : 18
Messages : 20

electronoque en démineur (u mad bro)

Mais si, elles l'acceptent, ou alors, il y a quelque chose que je n'ai pas compris dans l'énoncé.
J'ai peut-être oublié de préciser que A et B sont les entrées et C la sortie.
Exemple avec la porte ET, si A est mine (1) et B, pas mine (0 alors ça détermine la ligne du milieu suivante:

pas mine (0) - 2 - mine (1) - 1 - pas mine (0)
donc si A=1 et B=0 alors C=0

 #37 - 27-04-2012 16:33:28

Clydevil
Expert de Prise2Tete
Enigmes résolues : 29
Messages : 808
Lieu: Seahaven island

Electronnique en démineur (u mad bro)

@ploumou: Dans ta porte non-et: si A=1 alors nécessairement la case sans nom vaut 0 (pour respecter la contrainte 1) et du coup le 1 du bas qui touche la case B et la case sans nom n'est pas respecté lorsque B=0. Ie avec 0|1 la porte n'a pas de solution démineur valide.

 #38 - 27-04-2012 22:28:30

Plomou
Habitué de Prise2Tete
Enigmes résolues : 18
Messages : 20

electroniqur en démineur (u mad bro)

Enfer !
Je vais devoir revoir ma copie, ça va me couter une autre soirée.
Moi qui pensais que le plus casse-tête était de représenter ça avec open office.

 #39 - 28-04-2012 00:39:43

godisdead
Expert de Prise2Tete
Enigmes résolues : 22
Messages : 639

Electronique en démineur (u mad bro))

OU ex :
A1x
    x2x2B
A1x  x

OU :
A2x
    x3B
A2x

Non OU:
A1X
    B1X
A1X

 #40 - 30-04-2012 13:37:28

Clydevil
Expert de Prise2Tete
Enigmes résolues : 29
Messages : 808
Lieu: Seahaven island

Electronique e démineur (u mad bro)

Merci à tous les participants!
La solution a été ajoutée au post initial.
