#1 - 25-11-2017 23:13:21
- Ebichu
- Expert de Prise2Tete
- Enigmes résolues : 49
- Messages : 888
The golden pyramid (part 1))

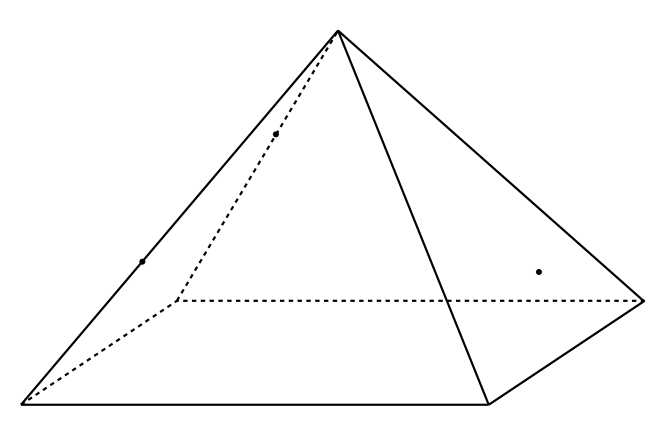

Voici une bonne vieille pyramide type pyramide d'Égypte (avec la base carrée, et le sommet à la verticale du centre de la base), représentée en perspective cavalière.
Trois points sont marqués sur la pyramide : deux sur des arêtes, et un autre situé quelque part sur la face de droite. Ces trois points définissent un plan.
Pouvez-vous, à la règle et au compas, tracer la section de la pyramide par ce plan ?
#2 - 26-11-2017 00:23:16
- golgot59
- Elite de Prise2Tete
- Enigmes résolues : 48
- Messages : 1494
- Lieu: Coutiches
The golden pyramid (part 1
Salut !
Très sympa !
La construction se fait dans l'ordre alphabétique, les points A, B et C étant placés dans l'énoncé. Si nécessaire, je peux donner des précisions. (En fait, j'ai cherché à trouver 2 points du sol que ce plan interceptait... (D et G)
#3 - 26-11-2017 11:30:49
- nodgim
- Elite de Prise2Tete
- Enigmes résolues : 0
- Messages : 3802
The golden pyramid (prt 1)
Salut Ebichu,
Je ne sais pas trop quelle idée tu as sur ce problème, mais pour un dessinateur industriel, c'est assez classique. Or le dessin industriel se construit avec une règle et des parallèles ou orthogonales qu'on sait faire avec un compas. Le but est de repérer la position des 2 points de coupe aux 2 arêtes manquantes.
On trace le triangle des 3 points, dont on connait chacun la hauteur et la distance horizontale gràce à une vue de dessus. La vue de dessus donne la position des points de croisement à plat des cotés du triangle avec les 2 arêtes. Trouver leur hauteur de ces 2 points ne pose pas de problème en faisant un petit dessin du profil. Une fois qu'on a trouvé leur hauteur, on refait un autre dessin de profil selon la coupe juste sur les 2 arêtes (la pyramide est coupée en 2 parts égales). On reporte sur ce dessin la position du point donné par l'énoncé et le point correspondant dont on a trouvé la hauteur. Le prolongement de la ligne qui joint ces 2 points jusqu'à l'arête de la pyramide donne le 3ème point du quadrilatère. On recommence l'opération avec le profil de l'autre diagonale pour trouver le 4ème point du quadrilatère. On a maintenant, vue de dessus, la position et la hauteur des 4 points du quadrilatère, mais c'est une vue qui ne respecte pas les vrais dimensions de ce plan, car il n'est pas horizontal. Ce n'est pas grave car on connait la longueur réelle des diagonales, il suffit alors de corriger ces longueurs pour obtenir la dimension réelle.
Ce n'est pas compliqué, mais c'est un peu difficile à se faire comprendre, car les étapes élémentaires sont nombreuses. Evidemment, je fais des dessins annexes à coté du principal, peut être n'en as tu pas eu besoin....
#4 - 26-11-2017 11:56:44
- Ebichu
- Expert de Prise2Tete
- Enigmes résolues : 49
- Messages : 888
the golden puramid (part 1)
@golgot59 : Bravo, c'est parfait
@nodgim : l'idée, disons que c'est un peu comme les exercices scolaires de lycée où sur une figure en perspective cavalière, on demande de tracer la section d'un solide (généralement un cube) par un plan. Il n'y a normalement pas besoin de tracer d'autres figures, tout peut se faire sur la figure de départ en utilisant les propriétés classiques concernant les droites et plans de l'espace.
Maintenant, je ne suis pas opposé à ton approche, au contraire même, plus il y a de méthodes différentes et mieux c'est. Mais peux-tu me fournir un scan ou un dessin par ordinateur de ta réponse ? Car il y a certaines parties de ton explication que je ne comprends pas bien, et il me semble que tu ne trouves pas la bonne figure à la fin.
#5 - 26-11-2017 13:20:51
- nodgim
- Elite de Prise2Tete
- Enigmes résolues : 0
- Messages : 3802
The oglden pyramid (part 1)
Je crois que je ne vais pas m'étendre davantage...
Sinon, on peut aussi retrouver ce plan avec 3 points situés sur 3 faces différentes et pas forcément sur des arêtes.
#6 - 26-11-2017 14:16:05
- leresolus
- Amateur de Prise2Tete
- Enigmes résolues : 0
- Messages : 9
the golden pyralid (part 1)
Bonjour,
J'ai télecharger la solution, je ne sais pas comment la joindre a la réponse .
Cordialement.
#7 - 26-11-2017 14:46:24
- Ebichu
- Expert de Prise2Tete
- Enigmes résolues : 49
- Messages : 888
The goolden pyramid (part 1)
@leresolus : quand tu vas sur la page http://www.prise2tete.fr/?page=upload tu vois la liste de tes images. Un clic droit sur le nom de l'image te permet de copier son adresse, il te suffit ensuite de la coller dans ta réponse.
Si tu insères cette adresse entre deux balises"[img][/img]" (cf la petite palette de couleurs dans le cadre intitulé "rédige ton message"), ton image sera intégrée à ta réponse.
#8 - 26-11-2017 15:00:52
- leresolus
- Amateur de Prise2Tete
- Enigmes résolues : 0
- Messages : 9
the golden puramid (part 1)
#9 - 26-11-2017 16:11:51
- Ebichu
- Expert de Prise2Tete
- Enigmes résolues : 49
- Messages : 888
thr golden pyramid (part 1)
@leresolus : peux-tu appliquer ta méthode à partir de la figure que j'ai fourni ? Le but étant d'obtenir la section en surimpression sur cette figure.
Le problème avec ton fichier est que tu es parti d'une figure légèrement différente de la mienne, ce qui fait que tu ne trouves pas la même section.
#10 - 26-11-2017 16:28:03
- leresolus
- Amateur de Prise2Tete
- Enigmes résolues : 0
- Messages : 9
The golden pyramid (ppart 1)
Quel est la différence entre votre figure et la mienne puisqu'il n'y a pas de cotes.
Cordialement.
#11 - 26-11-2017 17:38:52
- Ebichu
- Expert de Prise2Tete
- Enigmes résolues : 49
- Messages : 888
The goden pyramid (part 1)
@leresolus : ma figure est en perspective cavalière, ce qui fait que tu peux déterminer les cotes. Par exemple, pour le sommet de la pyramide, si tu traces le centre du carré, il suffit alors de mesurer la distance entre ce centre et le sommet pour avoir la cote du sommet. Mais ce n'est pas forcément nécessaire pour résoudre le problème.
Applique ta démarche en partant de ma figure et tu verras bien : je ne suggère pas cela pour te faire tourner en bourrique, mais parce que l'on obtient une section vraiment différente de la tienne.
#12 - 26-11-2017 20:43:56
- enigmatus
- Expert de Prise2Tete
- Enigmes résolues : 0
- Messages : 561
the golden pyramid (pzrt 1)
Bonsoir, Ma construction ne nécessite que la règle (et un crayon), et ne fait pas d'hypothèse sur la régularité de la pyramide. Je pourrai la détailler si le résultat est correct, mais le tracé n'est pas très précis.
En plus des 3 points du plan déjà tracés, j'obtiens : - 1 point sur le côté le plus proche de la base, à environ 61% du segment à partir de la gauche - 1 point sur le côté droit de la base, à environ 40% du segment à partir du point le plus proche - 1 point sur l'arête oblique la plus éloignée à droite, à environ 64% du segment à partir du sommet
#13 - 26-11-2017 20:48:14
- Ebichu
- Expert de Prise2Tete
- Enigmes résolues : 49
- Messages : 888
The golden pyramd (part 1)
@enigmatus : c'est bien ça, et effectivement, je ne cracherais pas sur quelques explications supplémentaires (figure ?).
La régularité de la pyramide n'est en effet pas nécessaire... pour l'instant
#14 - 26-11-2017 21:22:59
- enigmatus
- Expert de Prise2Tete
- Enigmes résolues : 0
- Messages : 561
The golden pyramid (paart 1)
Notations : Base ABCD (A et D devant nous, resp. à gauche et à droite) Sommet E Les points connus du plan : P sur EA, Q sur EB, R dans le plan ECD
Tracé : Dans le plan ECD, on trace ER, qui coupe CD en H. AH coupe PR en I, un point d'intersection du plan avec la base. BH coupe QR en J, un point d'intersection du plan avec la base. Pour améliorer la précision du tracé, on peut aussi placer le point K, intersection de PQ avec AB. Les points IJK sont alignés, et sont sur l'intersection du plan avec la base. La droite IJK coupe AD en S et CD en T, qui sont 2 points d'intersection du plan avec les arêtes de la pyramide. TR coupe EC en U, dernier point d'intersection du plan avec les arêtes de la pyramide.
PQUTS est l'intersection du plan et de la pyramide.
PS : Je conviens qu'une figure serait plus lisible…
#15 - 26-11-2017 21:34:59
- Ebichu
- Expert de Prise2Tete
- Enigmes résolues : 49
- Messages : 888
The oglden pyramid (part 1)
@enigmatus : Parfait
#16 - 28-11-2017 18:52:30
- Vasimolo
- Le pâtissier
- Enigmes résolues : 49
- Messages : 5,426E+3
the golden pyeamid (part 1)
Bonsoir Ebichu

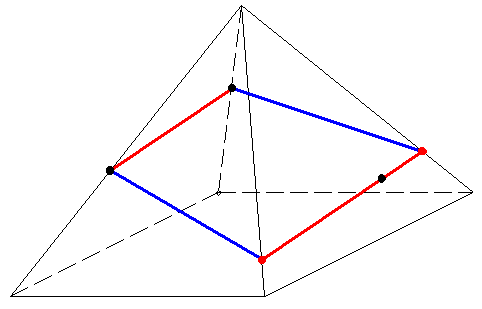

On trace la parallèle au segment rouge à gauche passant par le point sur la face de droite . Cette parallèle est contenue dans le plan de coupe et va couper en deux points la face de droite : le reste est simple .
Vasimolo
#17 - 28-11-2017 21:09:48
- Ebichu
- Expert de Prise2Tete
- Enigmes résolues : 49
- Messages : 888
The goldenn pyramid (part 1)
@Vasimolo : non, c'est plus compliqué. Comme les plans contenant la face de gauche et la face de droite de la pyramide ne sont pas parallèles, les deux segments que tu as tracé en rouge ne sont pas parallèles (ils ne seraient parallèles que s'ils étaient parallèles à la face du bas, ce qui n'est pas le cas car j'ai placé les deux points noirs de gauche à deux cotes différentes).
Dit autrement, si tu traces un segment parallèle au segment rouge à gauche, et passant par le point noir de droite, il va traverser la face de droite.
#18 - 30-11-2017 00:21:05
- Jackv
- Elite de Prise2Tete
- Enigmes résolues : 34
- Messages : 3501
- Lieu: 94110
The glden pyramid (part 1)
On trace : - un cercle 1 centré en A et passant par S - un cercle 2 centré en S et de rayon A B qui coupe le précédent en C (A B S C est un parallélogramme) - les deux droites passant par D et S (intersection des plans contenant les deux faces qui nous intéressent) et par M et N qui se coupent en D - la droite D O recherchée.
Est-ce pur hasard ou bien t'es-tu arrangé pour que la droite recherchée soit verticale ?
Merci pour ce petit moment de réflexion qui fait ressurgir de vieux souvenir de géométrie descriptive .
#19 - 30-11-2017 10:33:25
- Ebichu
- Expert de Prise2Tete
- Enigmes résolues : 49
- Messages : 888
The golden pyramid (par t1)
@Jackv : je suppose que tu veux dire "les deux droites passant par C et S" (coquille).
Est-ce pur hasard ou bien t'es-tu arrangé pour que la droite recherchée soit verticale ?
Pur hasard : d'une part, si tu regardes la solution de golgot59, tu verras qu'elle n'apparaît pas verticale (suivant que l'on bouge un petit peu les points de départ, sa position varie). Et d'autre part, elle n'apparaît verticale qu'en perspective, en réalité elle contenue dans le plan (SAB), donc oblique.
Ta méthode fonctionne, mais il reste à tracer la section, ce qui n'est pas une grosse affaire, le plus dur étant fait.
#20 - 30-11-2017 10:36:46
- Ebichu
- Expert de Prise2Tete
- Enigmes résolues : 49
- Messages : 888
thz golden pyramid (part 1)
C'est terminé. Merci aux participants.
Merci en particulier à golgot59 qui a le bon goût de m'éviter d'avoir à tracer une figure, et qui propose une solution fonctionnant quel que soit le type de pyramide, tout comme enigmatus d'ailleurs.
J'envoie tout de suite la partie 2, bon courage
